slava68Вытащил карточку, нарисовал график по полученным данным.
коричневый - освещённость (начинается с 65 попугайчиков)Я запустил логгер уже после заката, поэтому, он так быстро выключил насос. На 40 единиц.
жёлтый - на выходе панели (начинается с 55 градусов). Очень быстро снизилась, потому что солнце уже не светило.
голубой - температура в коробке с ардуиной (в начале больше 20 градусов, потому что принёс её из дома)
Фиолетовый - температура на входе панели.
8-7 градусов - температура вечером на улице
6.13 - градусов в подземном резервуаре. Вот, где стабильность :-)) (я налил туда зимой холодной воды из соседского бассейна :-)))
график с волатильностью - расход воды в литрах. Рядом с ним статус насоса (ON/OFF) Перед вытаскиванием карты я посветил фонариком и насос включился.
коричневый - освещённость (начинается с 65 попугайчиков)Я запустил логгер уже после заката, поэтому, он так быстро выключил насос. На 40 единиц.
жёлтый - на выходе панели (начинается с 55 градусов). Очень быстро снизилась, потому что солнце уже не светило.
голубой - температура в коробке с ардуиной (в начале больше 20 градусов, потому что принёс её из дома)
Фиолетовый - температура на входе панели.
8-7 градусов - температура вечером на улице
6.13 - градусов в подземном резервуаре. Вот, где стабильность :-)) (я налил туда зимой холодной воды из соседского бассейна :-)))
график с волатильностью - расход воды в литрах. Рядом с ним статус насоса (ON/OFF) Перед вытаскиванием карты я посветил фонариком и насос включился.
no subject
Date: 2017-02-21 09:07 pm (UTC)no subject
Date: 2017-02-21 10:20 pm (UTC)На выходе каждой панели есть место под термодатчик. Медная трубочка, припаянная к основной трубе.

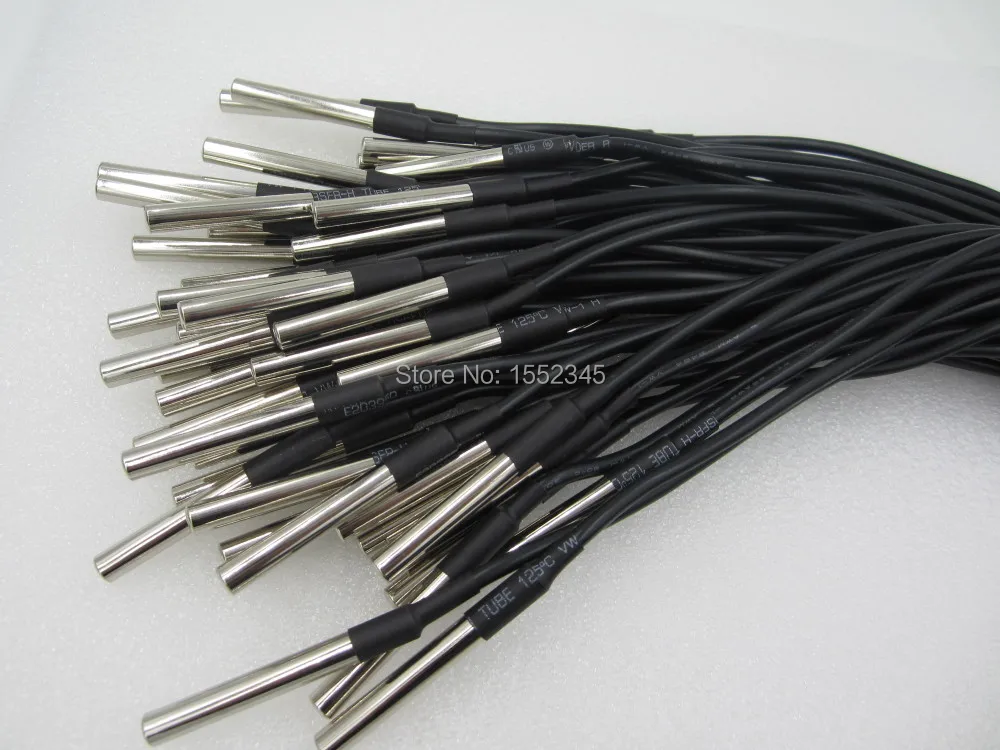

Панелей планируется 5-6 штук. Выход предыдущих будет входящей температурой последующей. Все датчики на шине OneWire, это очень простая штука, требуется всего два провода, все датчики соединяются параллельно.
https://ae01.alicdn.com/kf/HTB19poOKFXXXXbNXXXXq6xXFXXXT/205165981/HTB19poOKFXXXXbNXXXXq6xXFXXXT.jpg
по доллару за штуку

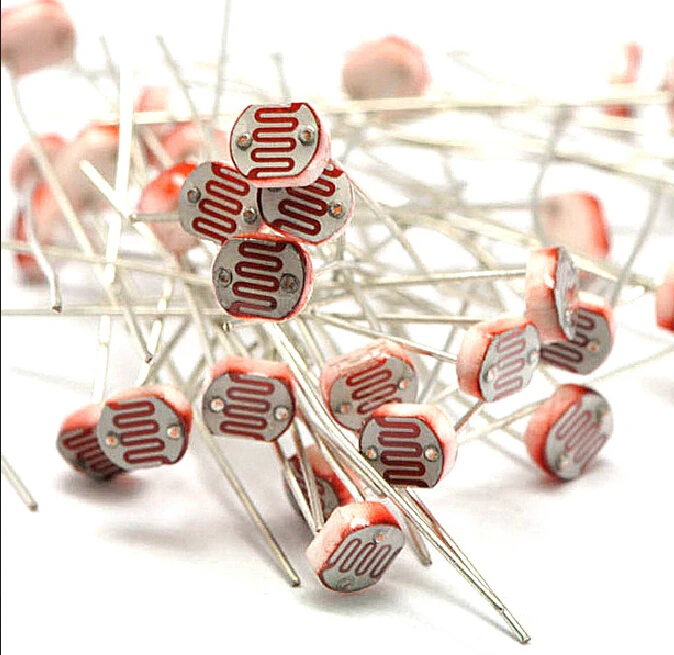

Датчик освещенности - обычный фоторезистор 1 доллар за 20 штук.
https://ae01.alicdn.com/kf/HTB1Qa8SKpXXXXcqXXXXq6xXFXXXo/Free-Shipping-20pcs-5mm-GL5516-Photo-font-b-Light-b-font-font-b-Sensitive-b-font.jpg
Релюшку для управления насосом можно самую маленькую, потому что она будет совместно с симистором (по схеме "вечное реле" :-)
LCD наверняка не стану делать, некому там в кладовке на него любоваться :-))) Подключу к серверу по витой паре.
Расходомер тоже не планируется в итоге. Требуется только для испытаний.
И далее буду различные алгоритмы управления испытывать.
